卓霆機房設備機櫃理線施工原則及方案

随着網絡技(jì )術的普遍應用，各個機關企業及院校的正常運行中所需的網絡設備日益普遍，相應的如何在網絡機櫃在内部理線施工也是衡量一家弱電智能化公司施工質量的重要一項。

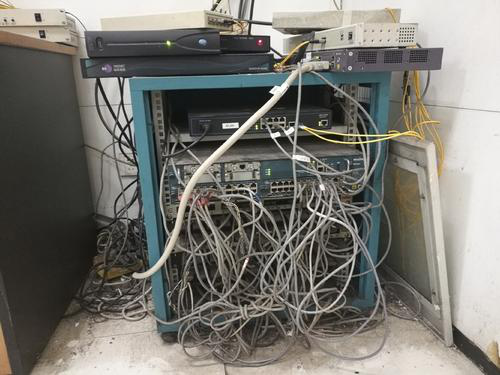

一個高質量的智能化施工工程中，設備機櫃内部線路的整理應當是美觀有序的。如果像下圖這樣的雜亂無章的布線施工，不僅不美觀，也為今後的維護保養帶來了很大的麻煩。

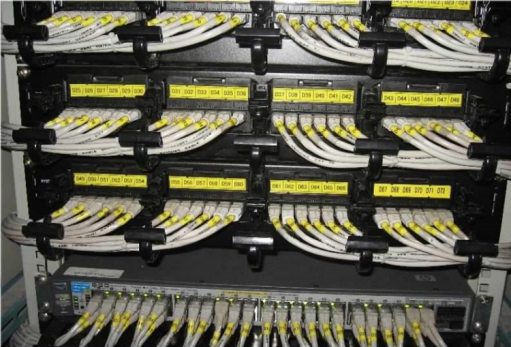

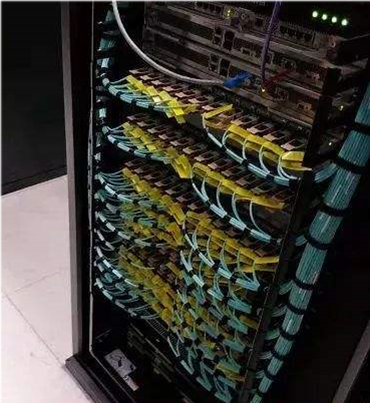

因此，我們仲子路科技(jì )有限公司要求我們的施工人員在機櫃内部的理線施工中必須做到美觀，簡潔，有序，如下圖所示

我們卓霆對機房設備機櫃理線施工一般要遵守以下幾條原則：

①要根據網絡的拓撲結構和現有設備情況來整理網線;

②機櫃電源線和網線原則上要分開整理，設備的放置要适當，避免相互擠壓、避免太高或太低，避免相互距離太近;

③如果機櫃内設備較多，應該對設備加以編号;

④對每一根線路要在适當的位置注明來源，對不同設備系統的網線如網絡、監控、無線、電話等要分别進行編号綁紮;

⑤網線點位數量較多時編排次序盡量依據房間号

總而言之就是要做到布局清晰，線序規整，标記明确，易于維護。

具體施工中我們一般按照以下步驟進行機櫃的理線工作

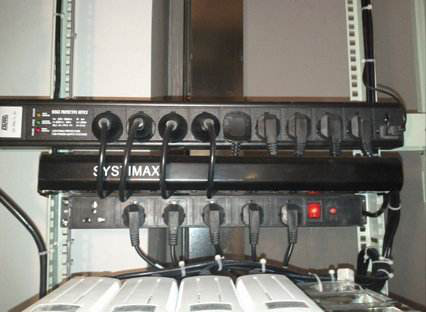

①将所有設備的電源線捆紮在一起，将插頭從後面的通線孔插入後，通過一個單獨的理線架尋找各自的設備。

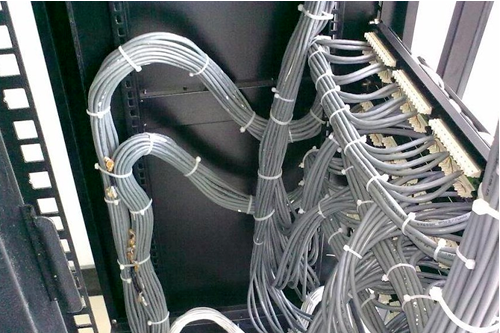

②将網線分組，在線纜根部開始外露的地方開始用紮帶綁好，如果線纜過多就按網線的編号從中間分成兩份或者多份。

③根據需要把大部分網線紮好就開始用配線闆理線，配線闆的使用方法就是按照順序把線纜從配線闆的背部一條條的穿過配線闆，在配線闆背部按照兩根連續的網線一起用紮帶紮起來，每兩個紮一塊兒都要求有一個錯位，不要并排的紮太多，每兩個紮帶上下更好有點距離，兩根連續的紮起來以後就開始六根網線一塊兒紮一起，平均需要每半米左右重新紮一次，注意紮的時候注意整齊。

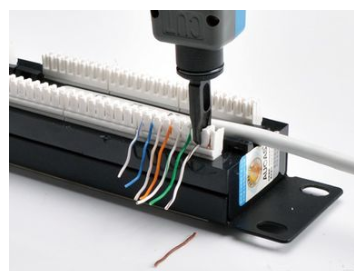

④按照相關國際标準（一般是T568B），使用專用的打線刀将網線壓接到配線架上并剪切好，然後用紮帶把網線固定在拖線架上。

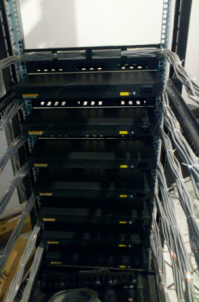

⑤兩個配線架之間、配線架與交換機、交換機與交換機之間應當安裝理線架。

⑥部分小型項目沒有采用配線架而采用網線前端做水晶頭直連交換機的機櫃内理線方式參考①－③項。

⑦所有配線架面闆及網絡跳線上要做好相應的标簽，方便維護人員日後整理維護。
