大型數據中心解決方案

大型數據中心的基礎設施系統主要分電源、環境控制和機房監控管理系統。由于大型數據中心承載企業、集團、機構的核心業務，重要性高，不允許業務中斷。因而大型數據中心一般根據TIA942标準的Tier4标準建設，可靠性要求99.99999％以上，以保證異常故障和正常維護情況下，數據中心正常工作，核心業務不受影響。

電源系統

通常選用多路市電源互為備份，并且機房設有專用柴油發電機系統作為備用電源系統，市電電源間、市電電源和柴油發電機間通過ATS（自動切換開關）進行切換，為數據中心内UPS（不間斷供電電源）、機房空調、照明等設備供電。由于大型數據中心業務重要性，通常采用雙母線的供電方案供電，滿足大型數據中心服務器等IT設備高可靠性用電要求。雙母線供電系統，有兩套獨立UPS供電系統（包含UPS配電系統），在任一套供電母線（供電系統）需要維護或故障等無法正常供電的情況下，另一套供電母線仍能承擔所有負載，保證機房業務供電，确保數據中心業務不受影響。在UPS輸出到服務器等IT設備輸入間，選用PDM（電源列頭櫃）進行電源分配和供電管理，實現對每台機櫃用電監控管理，提高供電系統的可靠性和易管理性。

對于雙路電源的服務器等IT設備，可以通過PDM直接從雙母線供電系統的兩套母線引人電源，即可保證其用電高可靠性。對于單路電源的服務器等IT設備，通常選用STS（靜态切換開關）為其選擇切換一套供電母線供電。在供電母線無法正常供電時，STS将自動快速切換到另一套供電正常的母線供電，确保服務器等IT設備的可靠用電。

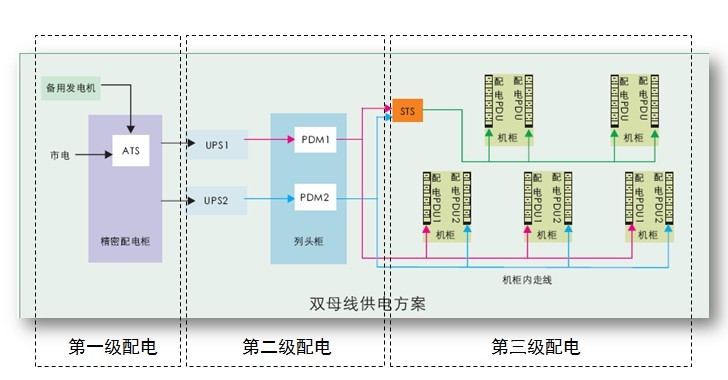

圖示雙母線供電系統可确保供電可靠性高達99.99999％以上

環境控制系統

通常選用機房精密空調對數據中心的環境調節，确保服務器等IT設備的運行環境。對于發熱量大的服務器等IT設備，通常選用高通孔率（一般大于70％）網孔門的機櫃，提高機櫃進出風量；将機櫃面對面、背對背布置，在機房内形成冷熱隔離的風道，提高制冷效率；空調采用下送風方式，确保機房送風均勻，提高制冷效率。

在某些功率密度特别高場合（發熱量超過5kw/機櫃），往往容易産生局部熱點，形成故障隐患。為消除局部熱點，需要采用相應的高熱密度解決方案，如開放式方案即為在局部熱點發生處加裝制冷終端XD，加強局部制冷能力，以消除局部熱點；封閉式方案即為高功率密度設備放置在封閉機櫃内，通過機櫃内制冷循環，高效率制冷散熱。

機房監控管理系統

大型數據中心需要對電源、空調等設備運行狀态進行管理，同時還需要對機房内環境，如溫濕度、漏水、煙感等參量進行監控，确保數據中心工作在一個正常的範圍之内。并對數據中心設備運行參數和環境量實時監控和管理，同時遠程監控和管理，實現機房無人值守。
